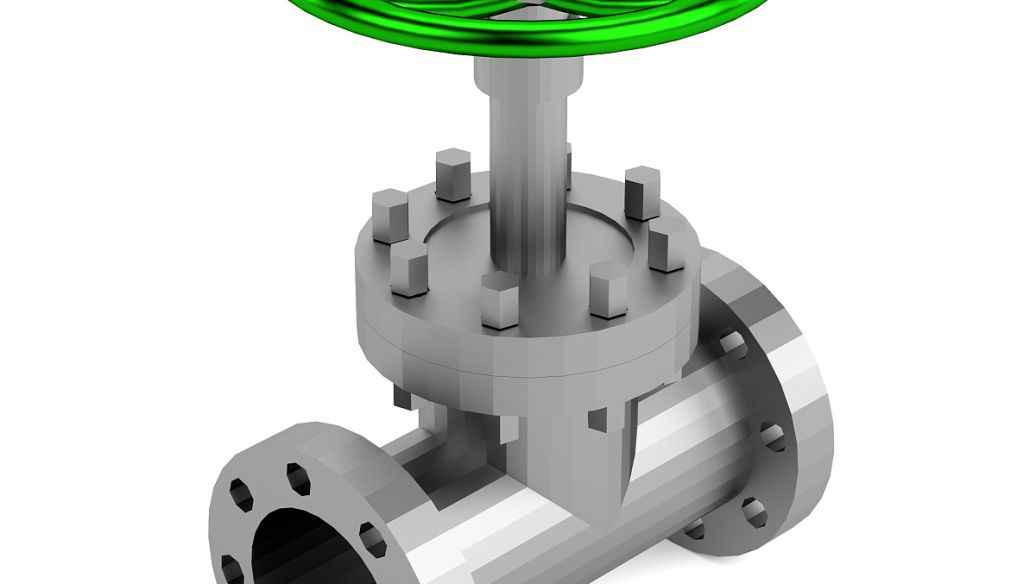

　　截止閥原理圖詳細流程（截止閥的結構和工作原理）

　　截止閥標準概述：

　　手動截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。截止閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等各種類型流體的流動。非常適合作為切斷及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能。

　　止閥產品特點：

　　1、手動截止閥結構性好、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。2、截止閥可以安裝在管道的任何位置上，介質從下往上流。

　　3、DN250以上采用先進的多密封，雙支架，采用導向運動（能大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。

　　4、適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。5、法蘭截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。

　　截止閥結構原理：

　　截止閥的主要啟閉部件是閥瓣與閥座，閥瓣沿著閥座中心線移動改變了閥瓣與閥座之間的距離，即可改變流道的截面積，從而實現對流量的控制和截斷。

　　?截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

　　近年來，從自密封的閥門出現后，的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門"三化給"曾規定，的流向，一律采用自上而下。

　　?截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以全開位置，由閥瓣的行程來決定。

　　?截止閥之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

　　?本閥只許介質單向流動，安裝時有方向性。結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

　　截止閥的安裝與維護:

　　①手輪、手柄操作的截止閥可安裝在管道的任何位置上。

　　②手輪、手柄及傳動機構不允許作起吊用。

　　③安裝時應注意使用介質的流向與閥體上所指箭頭的方向一致。

　　④帶傳動機構的截止閥（如齒輪傳動、電動、氣動或液動等），均應按使用說明書的規定安裝。
